Dichtung oder Durchbruch? Worauf Profis bei flexiblen Verbindungen achten

In Anlagen, in denen aggressive Medien sicher und präzise transportiert werden müssen, spielen Chemieschläuche eine entscheidende Rolle. Ihre flexible Bauweise ermöglicht Beweglichkeit, während spezialisierte Materialien gleichzeitig hohe Anforderungen an Beständigkeit und Sicherheit erfüllen.

Ob in der chemischen Industrie, in der Pharmazie oder in sensiblen Lebensmittelprozessen – flexible Verbindungen sind unverzichtbar. Trotzdem werden Auswahl, Einbau und Wartung oft unterschätzt. Dieser Beitrag zeigt, worauf Profis achten – und wie durch gezielte Entscheidungen Leistung, Lebensdauer und Betriebssicherheit spürbar steigen.

Was flexible Verbindungen leisten müssen

Chemieschläuche sind keine simplen Hohlkörper zur Durchleitung von Flüssigkeiten. Sie sind ein komplexer Bestandteil industrieller Anlagen, oft mit mehrschichtiger Struktur, Edelstahlspirale, Leitfähigkeit, und Druckfestigkeit. Ihre Hauptaufgabe: Medien sicher transportieren – selbst wenn diese ätzend, explosiv, entflammbar, viskos oder toxisch sind.

Sie müssen Bewegungen in der Anlage kompensieren, etwa bei vibrierenden Pumpen oder beweglichen Robotikarmen. Gleichzeitig müssen sie über Jahre hinweg zuverlässig dicht bleiben, auch wenn sie ständig zwischen heißen und kalten Medien wechseln. Der Anspruch an Materialien ist hoch – nicht nur innen, sondern auch außen. Eine Schlauchdecke muss UV-Strahlung, mechanischen Abrieb oder Chemikalienspritzer aushalten.

Typische Belastungsszenarien für Chemieschläuche:

• Fördern von Schwefelsäure bei 80 °C
• Absaugung brennbarer Lösungsmitteldämpfe in ATEX-Zonen
• Reinigung mit CIP/SIP-Prozessen bei 130 °C
• Druckwechsel von -0,9 bar (Vakuum) bis 16 bar Betriebsdruck

In der Praxis müssen Schlauchsysteme also nicht nur „irgendwie passen“ – sie müssen punktgenau spezifiziert und dokumentiert sein.

Die häufigsten Schwachstellen – und wie man sie vermeidet

In der Realität sind Schäden an Chemieschläuchen fast immer vermeidbar – wenn man die Warnsignale kennt. Die häufigsten Schwachstellen entstehen durch menschliche Fehler: ungenaue Spezifikationen, falsche Montage oder Vernachlässigung der Wartung. Auch Nachbestellungen per Typenschild-Kopie führen oft zu Problemen, weil sie veränderte Einsatzbedingungen nicht berücksichtigen.

Beispiele aus der Praxis:

• Ein Schlauch aus EPDM wurde für ein Medium eingesetzt, das nur mit PTFE verträglich war. Ergebnis: Undichtigkeit nach wenigen Betriebsstunden, samt Korrosionsschaden an der Pumpe.
• Ein Lebensmittelbetrieb bestellte Ersatzschläuche ohne antistatische Innenlage. Die Folge war ein gefährlicher Funkenüberschlag in einer Zone mit Explosionsgefahr.

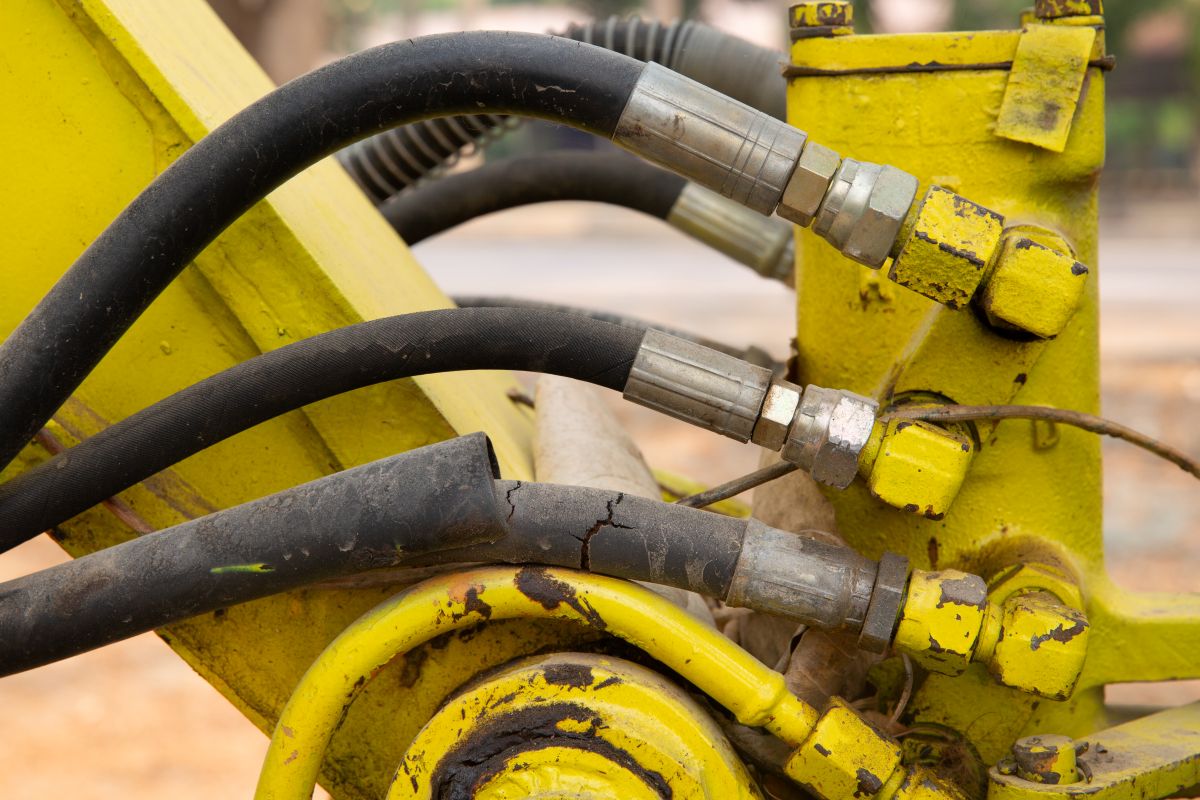

• Ein flexibler Anschluss wurde beim Einbau zu stark gebogen. Der Knick führte zu Mikrorissen, die bei Druckanstieg plötzlich versagten – inklusive Produktaustritt. Das kann so aussehen:

Wer die häufigsten Fehler kennt, kann ihnen aktiv vorbeugen. Dazu gehört auch, Mitarbeitende regelmäßig zu schulen. Moderne Instandhaltung bedeutet: visuelle Prüfung, Drucktest, Dokumentation und frühzeitiger Austausch – nicht Reaktion im Schadensfall.

Was Profis bei der Auswahl beachten

Die Auswahl des richtigen Chemieschlauchs beginnt mit einer systematischen Bedarfsanalyse. Profis arbeiten mit Tabellen oder softwaregestützten Selektoren, um Medienbeständigkeit, Druckverhalten und Temperaturresistenz abzugleichen. Dabei zählt nicht nur das zu fördernde Medium, sondern auch Nebeneffekte: Dämpfe, Reinigungssubstanzen, Rückstände oder abrasive Partikel.

Ein häufig übersehener Punkt: Die Wechselwirkung zwischen Schlauch und Armatur. Ein hochwertiger Schlauch nützt wenig, wenn die Pressverbindung korrodiert oder sich bei Temperaturwechseln lockert. Ebenso wichtig ist die richtige Länge: Ist ein Schlauch zu kurz, zieht er sich bei Temperaturanstieg auseinander oder reißt bei Bewegung. Zu lang? Dann schleift er über den Boden oder scheuert sich an Maschinenteilen auf.

Checkfragen für die Auswahl:

• Welches Medium wird gefördert – und gibt es Dämpfe oder Reaktionsprodukte?
• Welche Temperaturbereiche herrschen im Normal- und Extremfall?
• Wird der Schlauch bewegt, statisch eingesetzt oder permanent gespannt?
• Welche äußeren Einflüsse existieren (UV, Öl, Reinigungsmittel, Druckluft etc.)?
• Ist elektrische Leitfähigkeit erforderlich (Explosionsschutz)?

Ein weiteres Muss: das Einhalten branchenspezifischer Normen. In der Pharmaindustrie sind z. B. USP Class VI und BSE/TSE-Freiheit Pflicht. In der Lebensmittelbranche greifen EU 1935/2004 und FDA-Zulassungen. Wer hier falsch bestellt, riskiert Produktionsstopps – oder Schlimmeres.

Prüfpflichten und Wartungsstrategien im Anlagenbetrieb

Laut Betriebssicherheitsverordnung gelten Chemieschläuche als überwachungsbedürftige Betriebsmittel. Die Verantwortung für Zustand, Prüfung und Austausch liegt ausschließlich beim Betreiber – nicht beim Lieferanten oder Hersteller. Wer sich auf vermeintlich „wartungsfreie“ Schläuche verlässt, handelt fahrlässig.

Pflichtprüfungen umfassen:

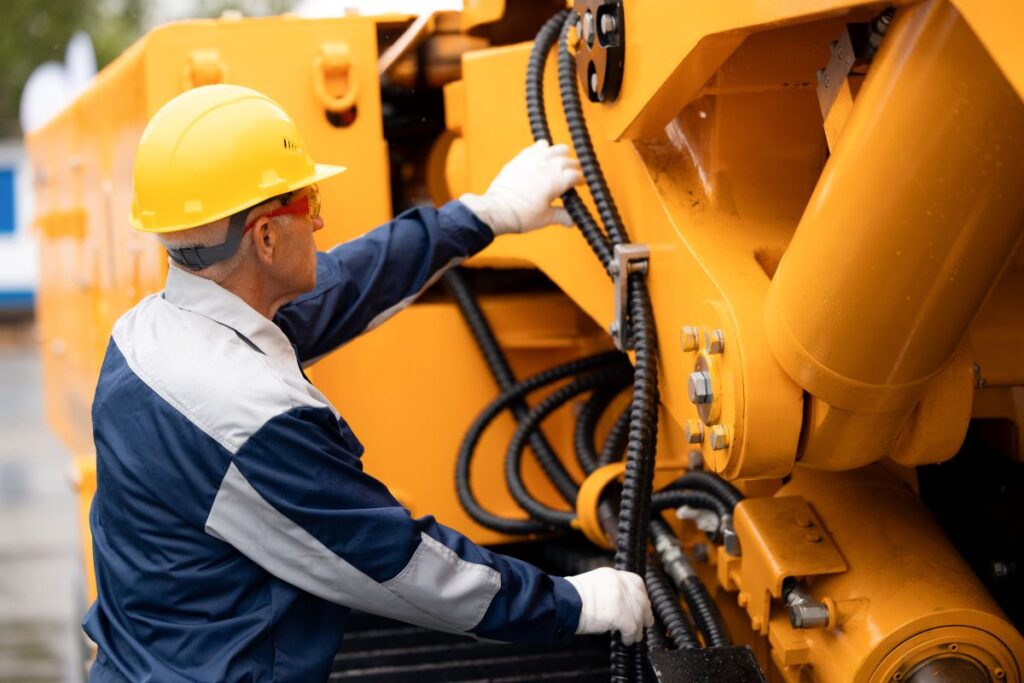

• Sichtprüfung: äußerliche Schäden, Verfärbungen, Risse, Knicke, Abriebspuren
• Dichtheitsprüfung: Druckprüfung (hydrostatisch oder pneumatisch)
• Prüfdokumentation: Seriennummer, Hersteller, Datum, Prüfer, Ergebnis, Tauschintervall
• Kennzeichnungspflicht: Jeder Schlauch muss eindeutig rückverfolgbar sein

Viele Unternehmen arbeiten heute mit digitalen Systemen, etwa per QR-Code an der Armatur oder RFID-Tag am Schlauchende. Damit wird jede Prüfung automatisch protokolliert, inkl. Fristenalarm und Historie. Besonders bei hunderten Leitungen in einem Werk spart das Zeit – und reduziert Fehler.

Ein weiterer Punkt: Chemieschläuche haben ein natürliches Lebensende. Selbst wenn keine Schäden sichtbar sind, sollten sie je nach Einsatz alle 2–5 Jahre ausgetauscht werden. Diese präventive Wartung ist günstiger als ein ungeplanter Produktionsstillstand.

Warum Beratung durch Experten entscheidend ist

Während Online-Bestellungen und Katalogprodukte schnell verfügbar sind, ersetzt das kein persönliches Fachgespräch. Ein guter Berater prüft nicht nur Ihre Produktanfrage – er stellt Rückfragen, prüft Ihre Betriebsbedingungen und warnt vor typischen Fehleinschätzungen. Besonders wertvoll ist das bei nicht standardisierten Medien, komplexen Förderwegen oder Altanlagen ohne Dokumentation.

Was Experten leisten, was Konfiguratoren nicht können:

• Analyse der gesamten Förderstrecke, nicht nur des Schlauchs
• Vorschläge für alternative Armaturtypen mit besserer Langzeitstabilität
• Hinweise auf thermische oder mechanische Schwachstellen in der Umgebung
• Hilfe bei der Interpretation von Normen und Prüfvorgaben

Ein zusätzliches Plus: Viele Fachberater bieten Schulungen für Ihre Instandhalter, damit Fehler im Alltag minimiert werden. Dieses Wissen zahlt sich in barer Münze aus – etwa wenn ein frühzeitig erkannter Schaden einen dreitägigen Anlagenstillstand verhindert.

Checkliste: Auswahl und Wartung flexibler Verbindungen für industrielle Anwendungen

Diese praxisorientierte Übersicht hilft dabei, Chemieschläuche korrekt auszuwählen, normgerecht einzusetzen und rechtzeitig zu prüfen. Sie basiert auf aktuellen Standards sowie bewährten Methoden aus Chemie, Pharma und Lebensmittelindustrie.

Checkliste: Auswahl und Wartung von Chemieschläuchen

☐ Medium analysiert?
Chemische Zusammensetzung, Konzentration, Dämpfe, Reaktionsprodukte bekannt?

☐ Materialbeständigkeit geprüft?
Ist das Schlauchmaterial innen und außen resistent gegen das Medium und die Umgebung?

☐ Temperaturbereich berücksichtigt?
Sowohl Betriebs- als auch Reinigungstemperaturen korrekt erfasst?

☐ Druck- und Vakuumverhältnisse eingeplant?
Berstdruck, Vakuumbeständigkeit, Sicherheitsreserven kalkuliert?

☐ Bewegungsprofil bekannt?
Flex-Anforderungen, Biegeradius, Torsion, Schwenk- oder Axialbewegung berücksichtigt?

☐ Explosionsschutz berücksichtigt?
Elektrisch leitfähige Variante bei ATEX-Zonen gewählt?

☐ Armaturen korrekt spezifiziert?
Kompatibles Material, sichere Presshülsen, passende Verbindung zum Anlagenanschluss?

☐ Länge korrekt berechnet?
Ausdehnung durch Temperatur, Bewegungsspielraum, Knickfreiheit gewährleistet?

☐ Zertifikate vorhanden?
Z. B. FDA, USP, EU 1935/2004, TA-Luft, BSE/TSE-Freiheit?

☐ Kennzeichnung eindeutig?
Seriennummer, Medium, Hersteller, Einbaudatum gut sichtbar angebracht?

☐ Sichtprüfung durchgeführt?
Knicke, Risse, Abrieb, Korrosion an Armaturen erkannt?

☐ Druckprüfung erfolgt?
Mit Luft oder Wasser, dokumentiert und geprüft?

☐ Austauschintervall definiert?
Einsatzdauer und Betriebsbedingungen berücksichtigt?

☐ Montage fachgerecht?
Kein Verdrehen, keine Zugspannung, korrekt montiert?

☐ Lagerung sachgerecht?
UV-geschützt, trocken, chemikalienfrei und spannungsfrei?

Konsequenz zahlt sich aus

Ein hochwertiger Chemieschlauch ist mehr als ein Bauteil – er ist ein Garant für Sicherheit, Produktivität und Prozessstabilität. Wer bei der Auswahl, Wartung und Prüfung auf Expertise statt auf Sparzwang setzt, reduziert Ausfälle, schützt Mitarbeitende – und schont langfristig das Budget.

Der Weg zum optimalen System beginnt mit einer klugen Frage: „Was kann hier schiefgehen?“ Wer das ehrlich beantwortet – und dann gezielt handelt – hat schon gewonnen.
